真空波纹金属软管已广泛应用于各种真空机械、排气装置;半导体制造、检测装置;各种超电导机器以及粒子加速器等。为了方便用户,这里提供两种型号供用户选用,假如用户有特殊要求(连接形式或漏率等),可来电来函联系,我公司将按用户的要求生产制造。 |
(1)JXKRF 管体材质:SUS304、316L 法兰材质:SUS304 使用压力:P=0.2Mpa(超真空) 漏率1 × 10 -9 托升/秒 | |
|
通径 |
型号 |
1.D |
0.D |
D |
T |
C |
N-H |
G1 |
G2 |
S |
L |
弯曲半径 |
20
|
JXKRF-20-50 |
20 |
26
|
80
|
8
|
60
|
4-φ10
|
34
|
44
|
3
|
500 |
20
|
JXKRF-20-100 |
1000 |
25
|
JXKRF-25-50 |
25 |
34
|
90
|
8
|
70
|
4-φ10
|
40
|
50
|
3
|
500 |
25
|
JXKRF-25-100 |
1000 |
40
|
JXKRF-40-50 |
40
|
49
|
105
|
10
|
85
|
4-φ10
|
55
|
65
|
3
|
500 |
40
|
JXKRF-40-100 |
1000 |
50
|
JXKRF-50-50 |
50
|
62
|
120
|
10
|
100
|
4-φ10
|
70
|
80
|
3
|
500 |
50
|
JXKRF-50-100 |
1000 | |

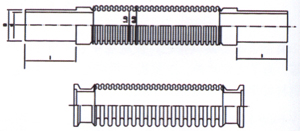

(2)JXKRJ 管体材质:SUS316 接头材质:P=0.5Mpa(超真空) 漏率1 × 10 -9 托升/秒 | |
|
公称通径 |
型号 |
1.D |
0.D |
D |
d |
I |
L |
弯曲半径 |
8
|
JXKRJ-80-20 |
7.2
|
12.2
|
6.35
|
4.5 |
20
|
200 |
4.5
|
JXKRJ-80-40 |
400 |
JXKRJ-80-60 |
600 |
JXKRJ-80-80 |
800 |
JXKRJ-80-100 |
1000 |
10
|
JXKRJ-10-20 |
10.0
|
16.0
|
9.52
|
7.0 |
30
|
200 |
50
|
JXKRJ-10-40 |
400 |
JXKRJ-10-60 |
600 |
JXKRJ-10-80 |
800 |
JXKRJ-10-100 |
1000 |
15
|
JXKRJ-15-20 |
12.0
|
17.5
|
12.7
|
10.0 |
40
|
200 |
65
|
JXKRJ-15-40 |
400 |
JXKRJ-15-60 |
600 |
JXKRJ-15-80 |
800 |
JXKRJ-15-100 |
1000 | |
|
